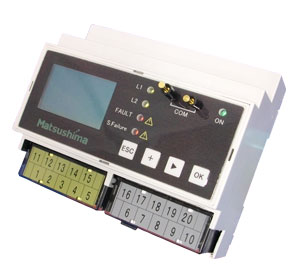

料位信号监视器

小型多功能连接单元 信号调整

供给电源：

AC85～264V,47～63Hz

输出信号：

DC4～20mA（输入电阻250Ω）
允许输入电源：DC24mA

传感器供给电源：

无负荷时DC24V（DC20～28V）

信号输出：

DC4～20mA×1
（负荷抵抗：Max750Ω）
DC1～5V×1
（负荷抵抗：Max500Ω）

接点输出：

4-SPDT接点输出
・Limit×2
・变换器异常×1
・传感器异常×1
接点容量：AC250V5A/DC30V5A

表示输出：

LCD数码表示
（表示范围：-99999～99999）
LED表示 电源（绿）×1
Limit（黄）×2
传感器异常（红）×1
变换器异常×1

和2线式传送机器(传感器)或者电流输出机器配套使用的机器。
对被输出进来的信号，输出DC4～20mA或者DC1～5V的计装信号和接点信号。
由于配有LCD数码表示，可在现场板上确认位置。
・由于故障报警输出是标准装备，一旦传感器出现异常也能迅速检测到。
・由于接点输出为2接点的标准装备，所以不需要再配备变换器。
・信号输出是以电流输出及电压输出为标准装备。
